前言

最近有不少的朋友私信，说怎么样才能快速入门弱电行业了。其中一个朋友反复强调说，不会画CAD图，如何快速入门？其实这些都不是最重要的，弱电想要快速入门，可以先从会看弱电系统拓扑图开始！

正文

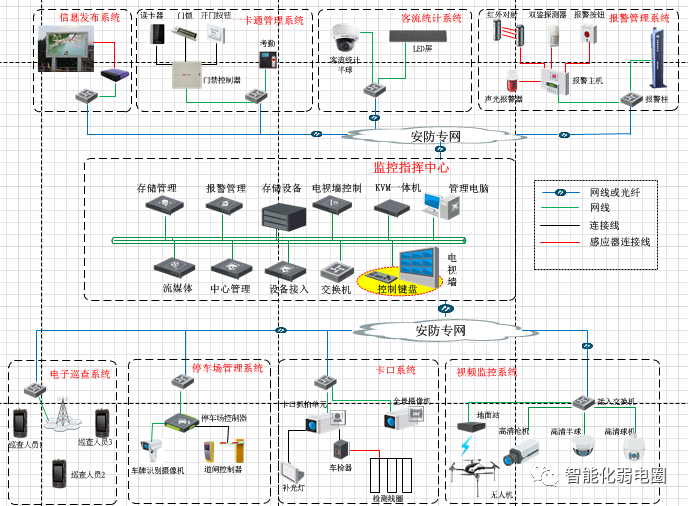

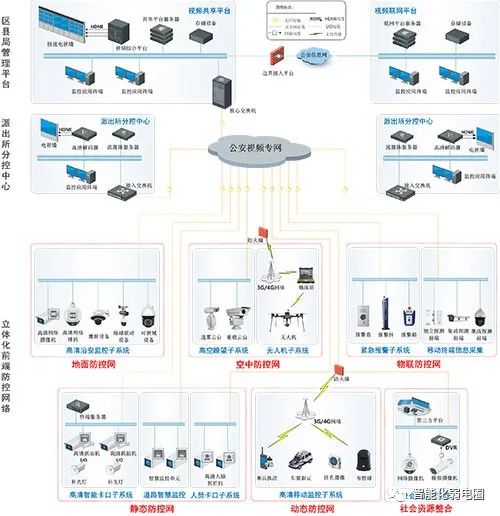

平安城市系统拓扑

1、视频监控系统

视频监控系统是智能化弱电常见的子系统，也是占比最大的一个子系统。视频监控系统主要是由前端摄像头，传输设备，存储设备、控制键盘、矩阵、大屏、控制电脑等几部分组成。

系统架构

从系统拓扑图可以先确定前端选用的是什么型号摄像头，比如球机，枪机，还是半球。

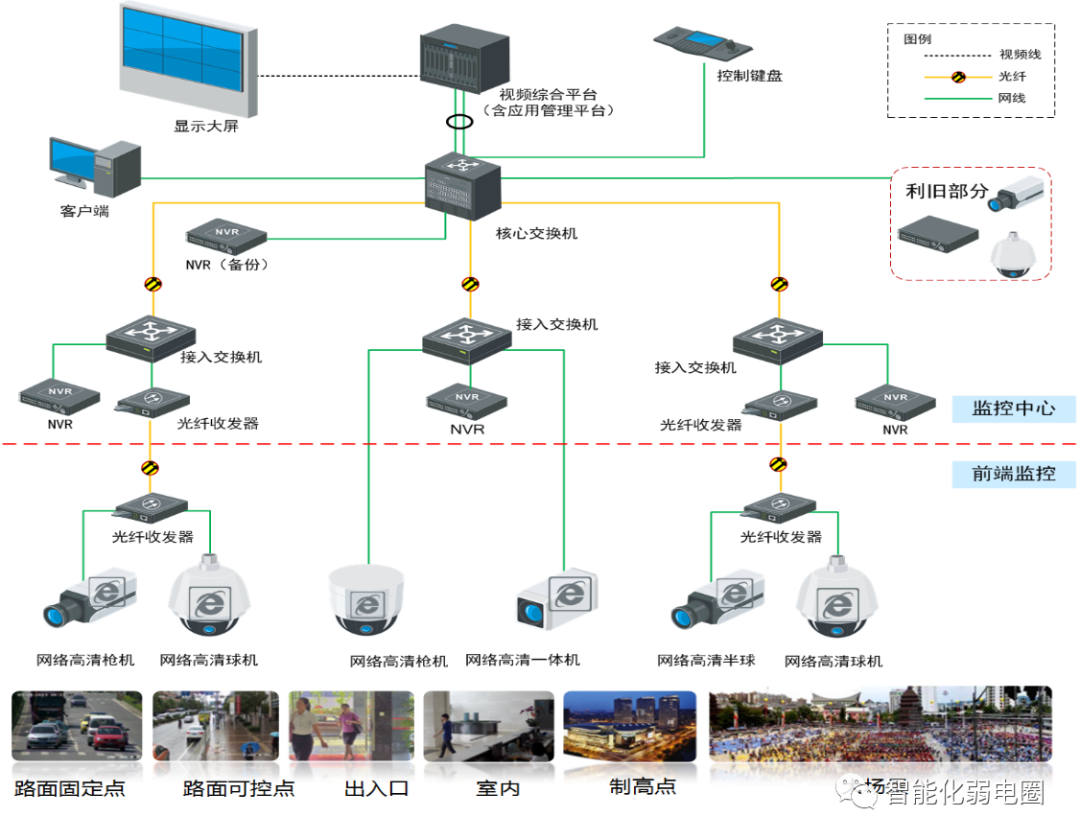

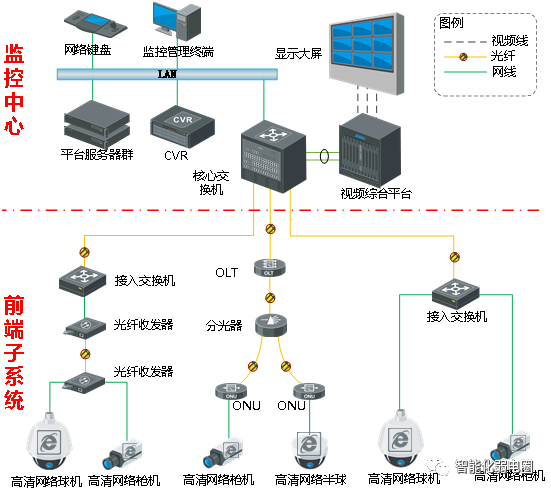

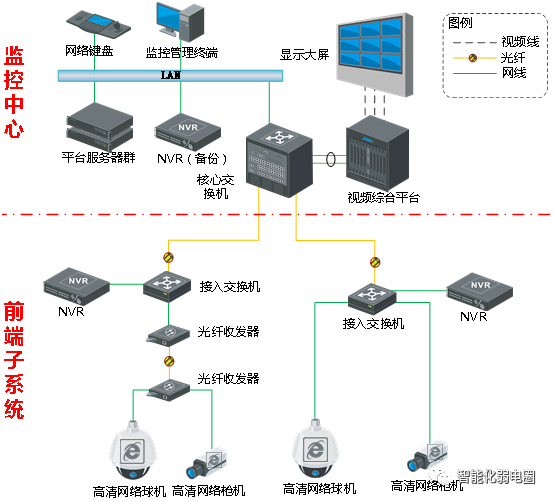

视频监控系统拓扑

接着看传输设备，怎么把数据传输过来的，是交换机还是光纤收发器。

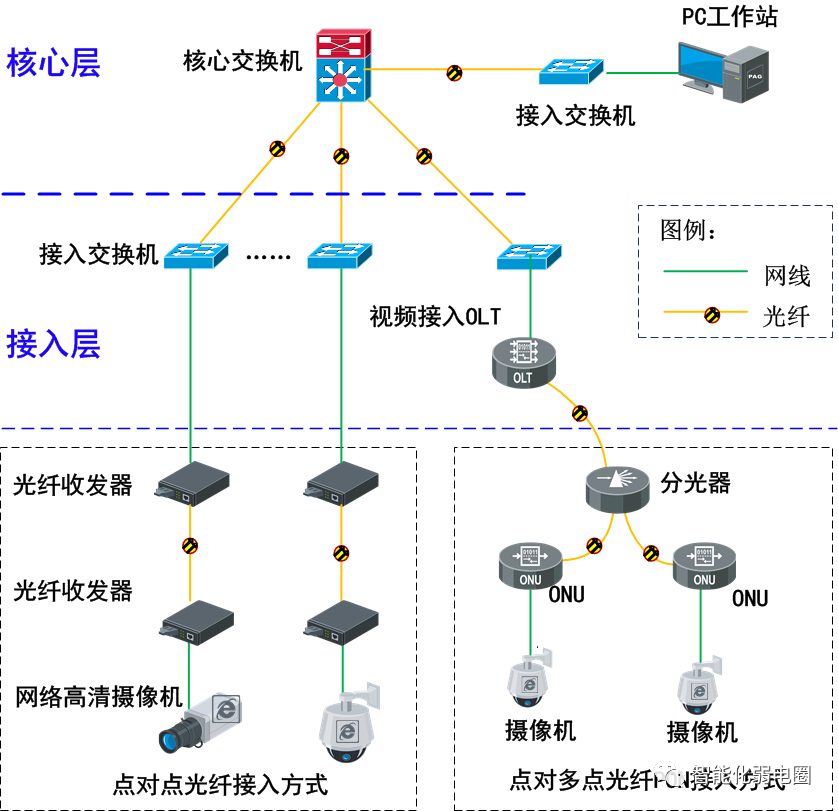

传输系统

在看机房的存储，是磁盘阵列还是NVR，最后看指挥中心大屏图像是怎么上墙的，是解码器还是矩阵，NVR，提取这些信息后，就大概能知道整个视频监控系统的情况。

NVR存储

CVR存储

2、综合布线系统

综合布线系统分为6大子系统分别是：工作区子系统、水平子系统、管理间子系统、垂直子系统、设备间子系统、楼宇建筑群子系统。

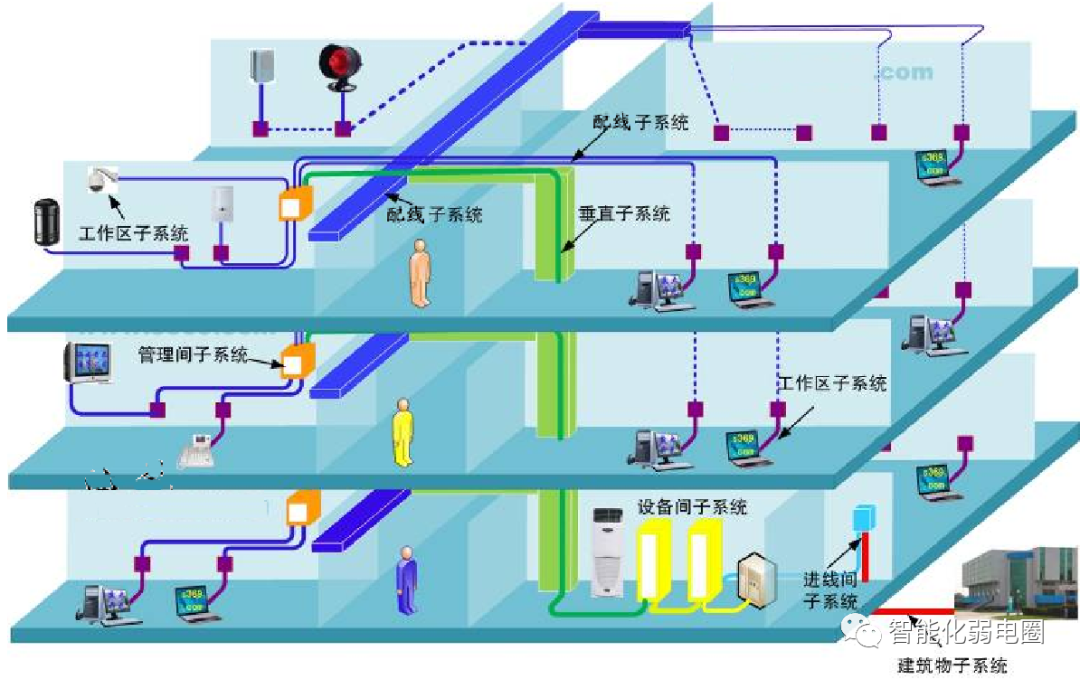

综合布线系统拓扑

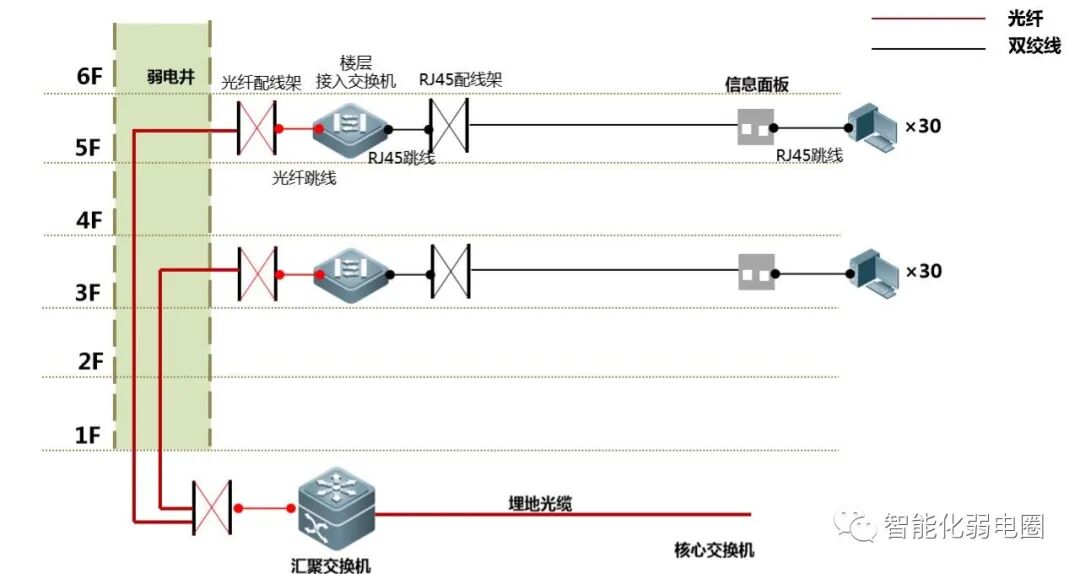

垂直干线子系统拓扑

3、门禁系统

门禁系统，主要包括门禁控制器、读卡器、锁、开门按钮、管理软件。现在很多小区、园区、校园等禁止外人进入的区域，都会使用门禁系统。

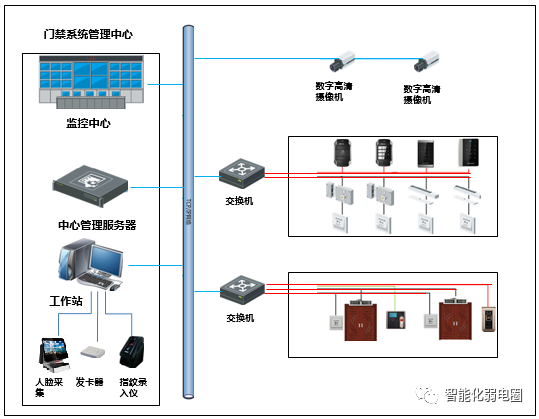

门禁一卡通系统

4、计算机网络

计算机网络是所有弱电网的基础，集成业务网、内外网、以及智能化专网。

企业网络拓扑

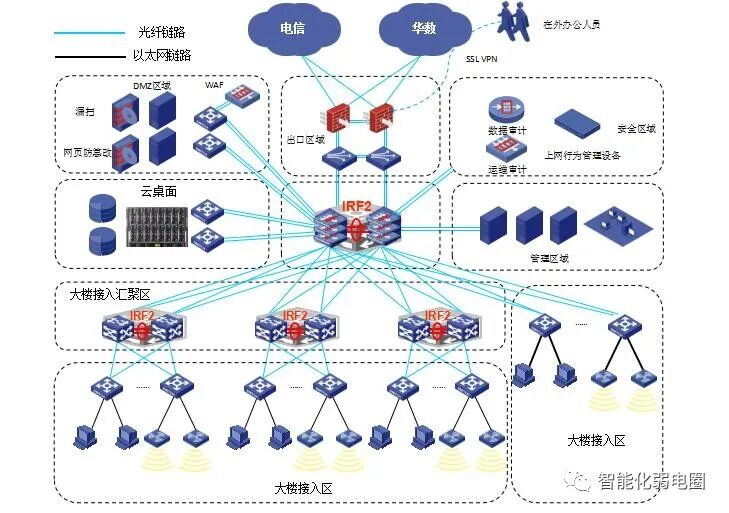

园区网络拓扑-1

园区网拓扑-2

5、楼宇对讲

楼宇对讲系统在小区中，应用较多，主要是由室内机、门口机、围墙机、传输部分以及管理中心3大部分组成。

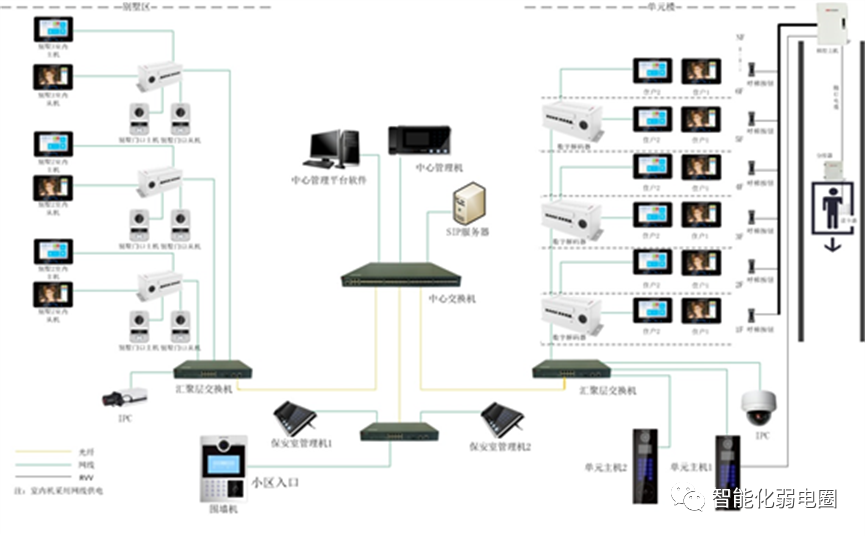

楼宇对讲

6、电梯层控

电梯层控系统在小区和企业园区应用较多。主要是由感应卡、感应读卡器、连动控制器、电梯楼层控制主机、管理工作站及系统管理软件等组成。

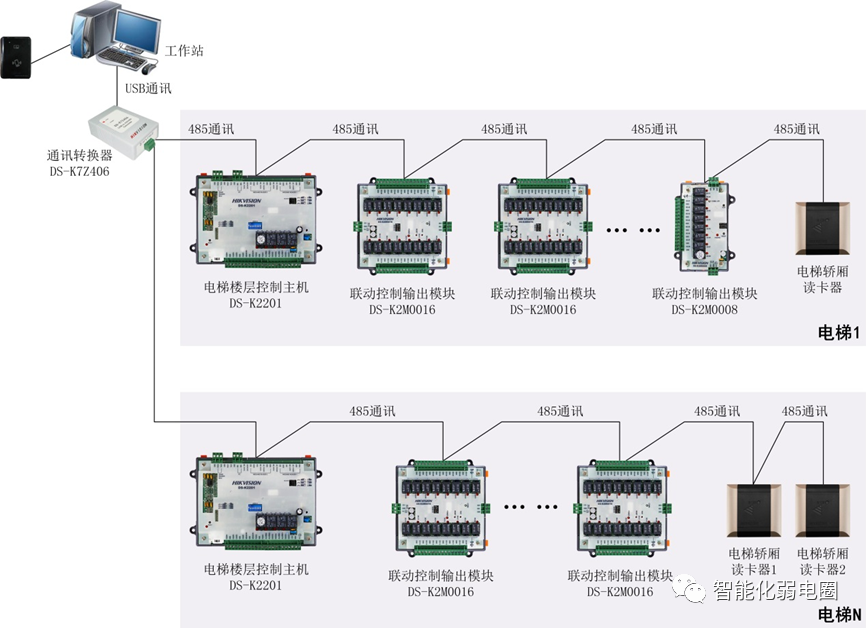

电梯层控系统

7、访客子系统

访客管理系统主要用于访客的信息登记、操作记录与权限管理。访客来访，需要对访客信息做登记处理。

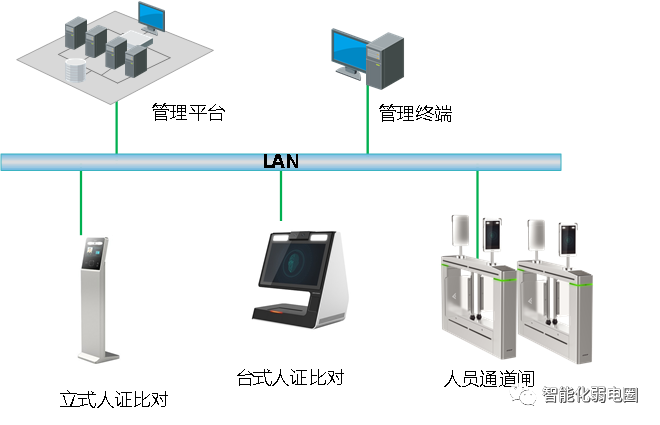

访客子系统

8、人员出入口

人脸闸机系统部署在小区或者是园区的第一道防线，结合人脸识别技术，提前输入小区或者园区的人员人脸名单，有权限人员可以自由进出。

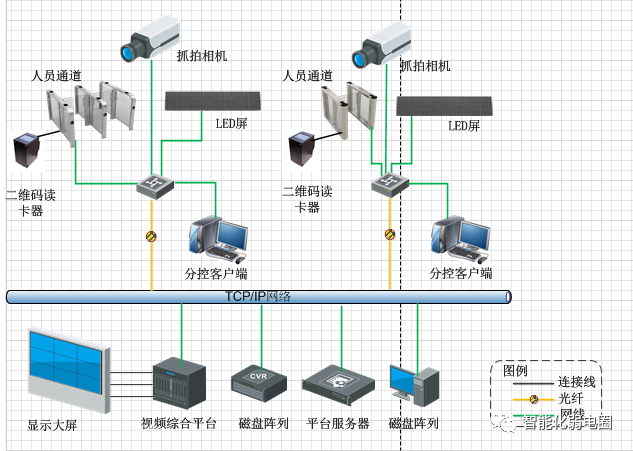

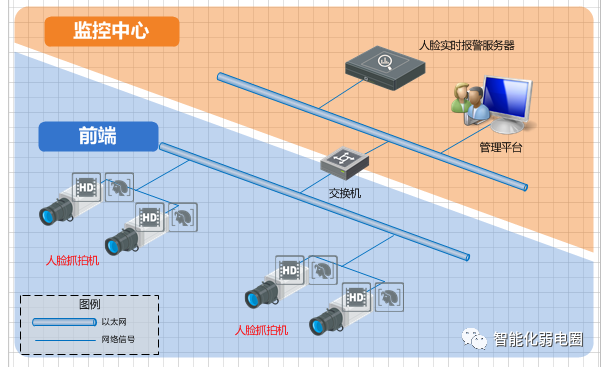

人脸闸机

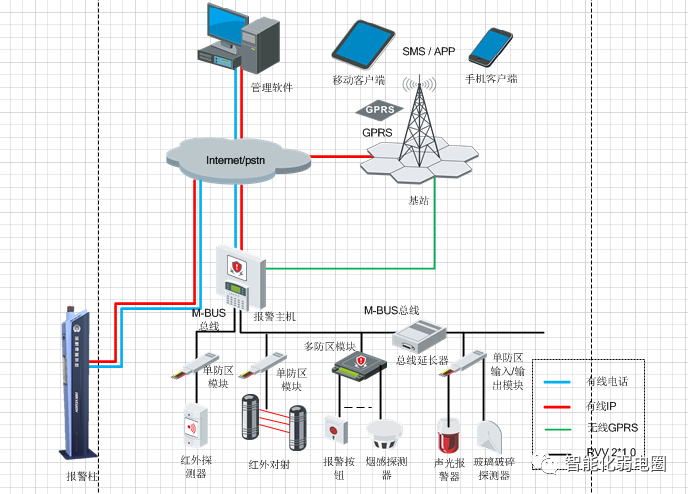

9、入侵报警

入侵报警主要是由前端红外对射、防区模块、报警主机以及传输和管理平台组成，一般部署在园区或小区周界。现在周界安防系统主要有入侵报警、电子围栏、智能警戒摄像头3种方式。

入侵报警系统

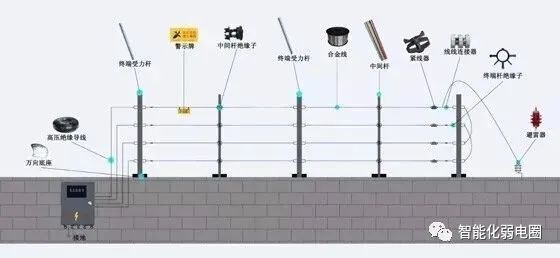

电子围栏

10、停车场管理

停车场管理主要分为车辆出入口管理和地下车库引导和反向寻车系统。

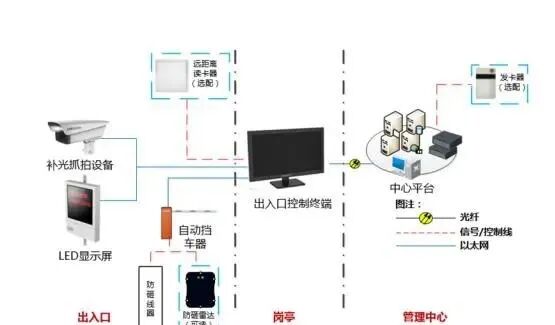

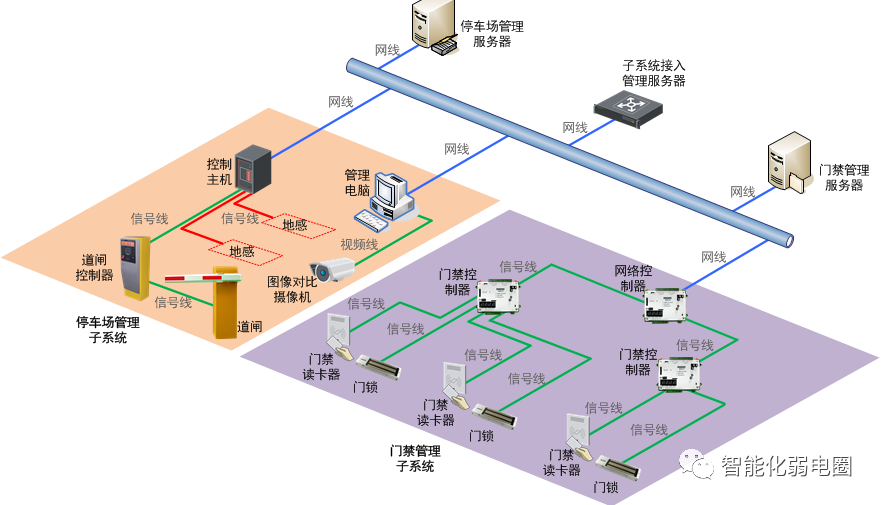

海康停车场出入口

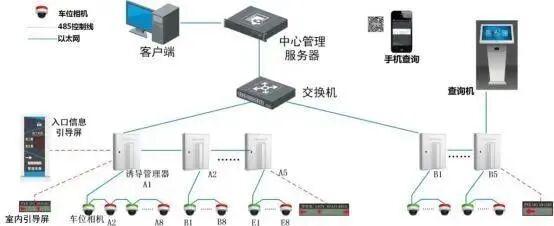

地下车库引导、反向寻车

11、指挥中心

指挥中心主要包括指挥中心信息网，IT基础设施以及指挥调度会商系统3部分内容。

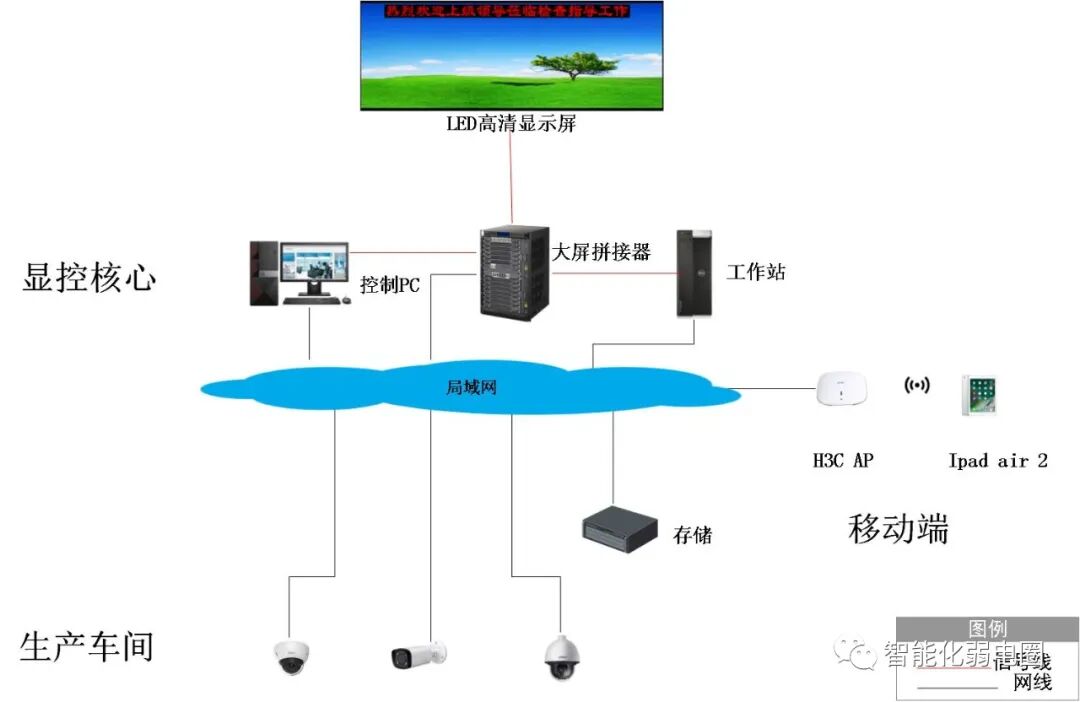

工厂指挥中心

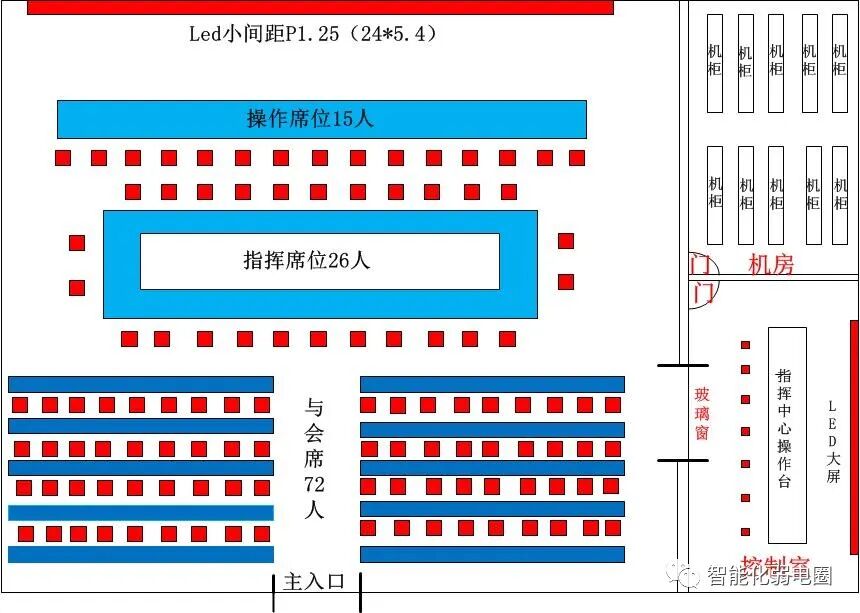

指挥中心布局

12、机房工程

机房工程是智能化弱电最为复杂的系统，包括装饰装修、配电、防雷接地、空调、环境监控等内容。

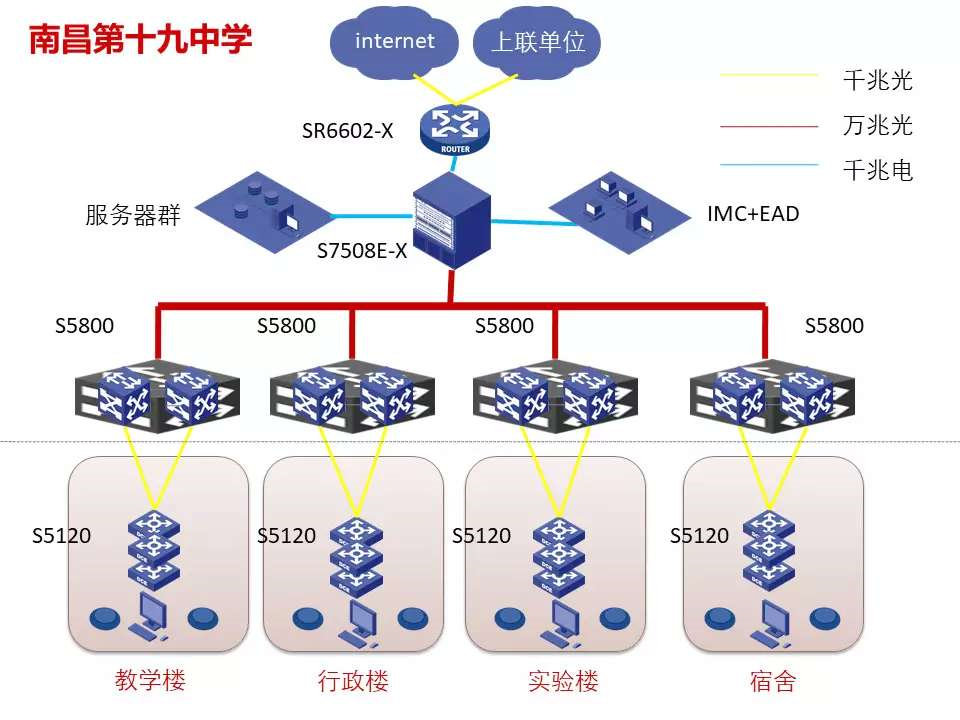

学校数据中心网络

13、重要场景系统拓扑

掌握了上面常用的12个弱电子系统的拓扑之后，还可以学习一些重要场景的系统拓扑图，比如小区、园区、工厂、酒店、交通等。

智慧交通

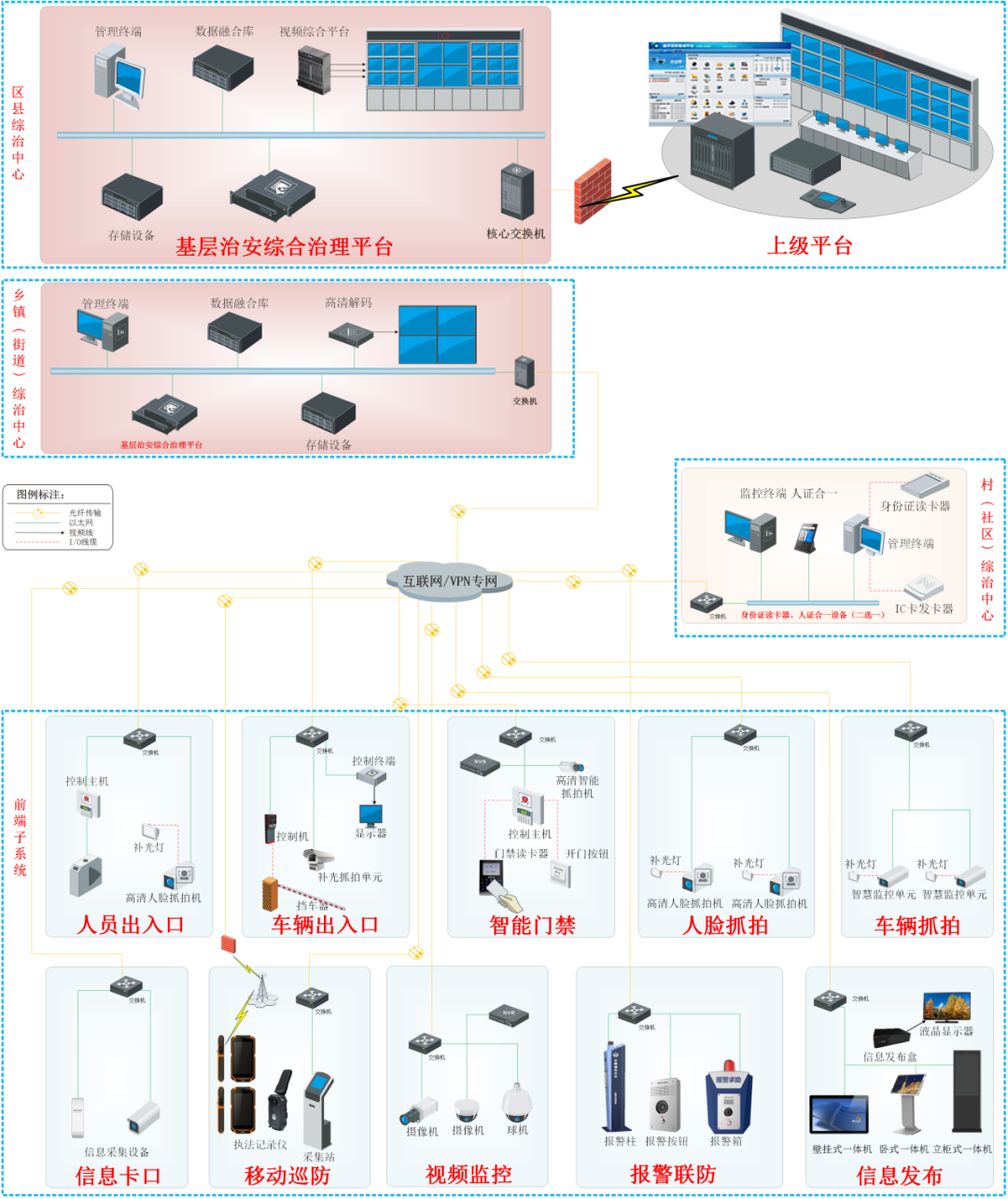

雪亮工程

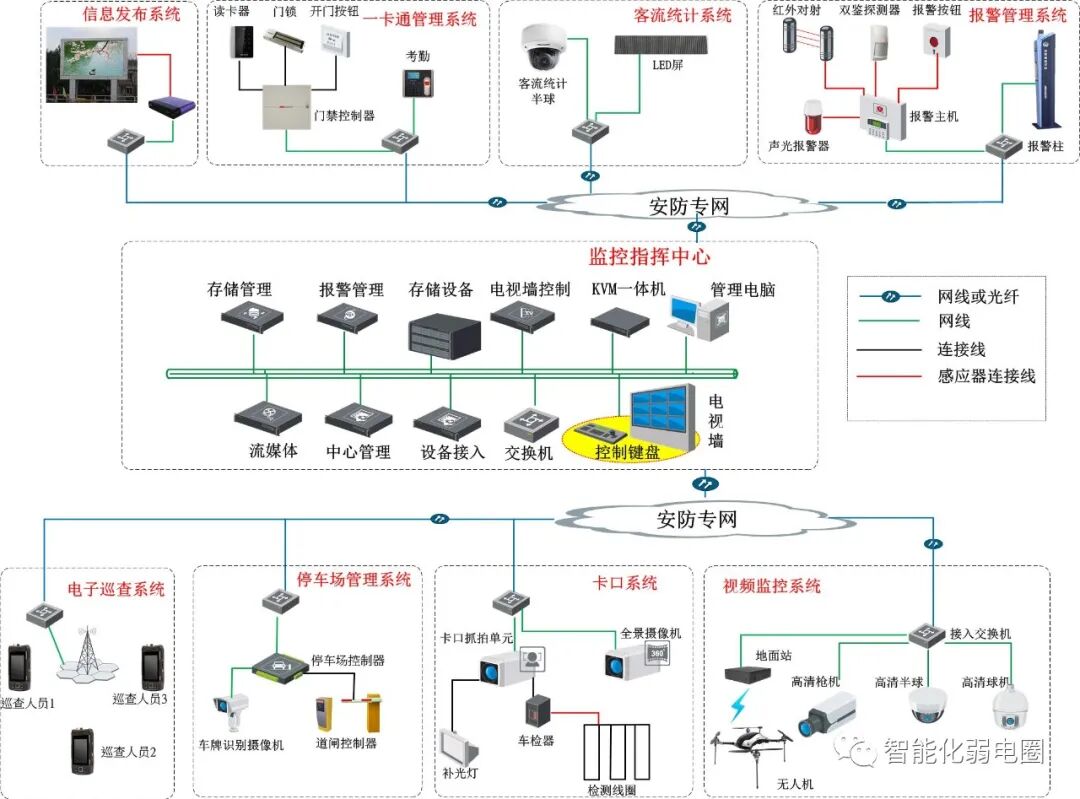

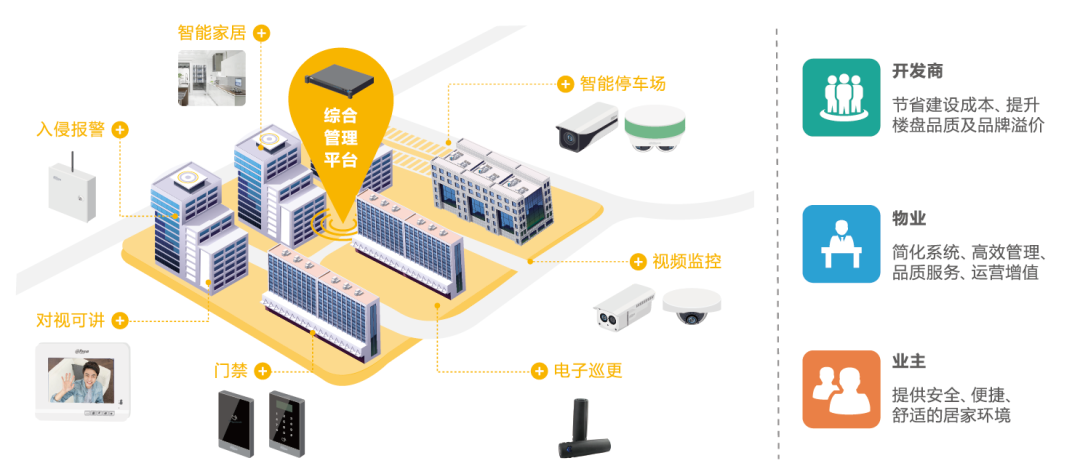

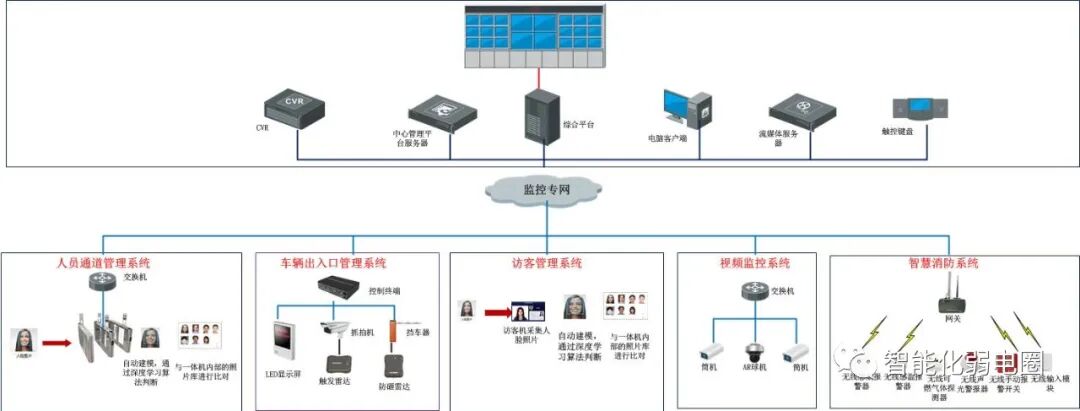

智慧社区

总结

弱电新人想要快速入行，可以先从弱电系统拓扑图入手。会看系统拓扑图是每个弱电人必备的技能，除了会看，还要会设计弱电系统拓扑！

附常用弱电系统系统图visio模板及图标

1、visio拓扑模板分享（可编辑）

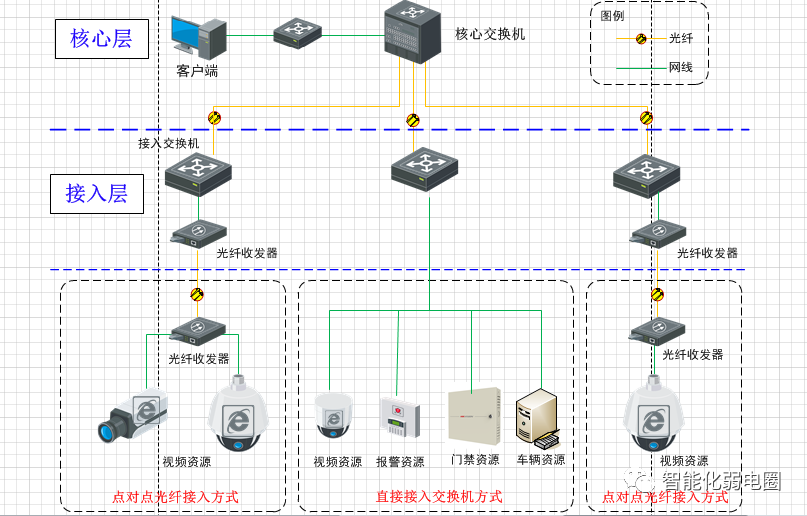

传输系统

客流分析

视频监控

云存储

卡口

防盗报警

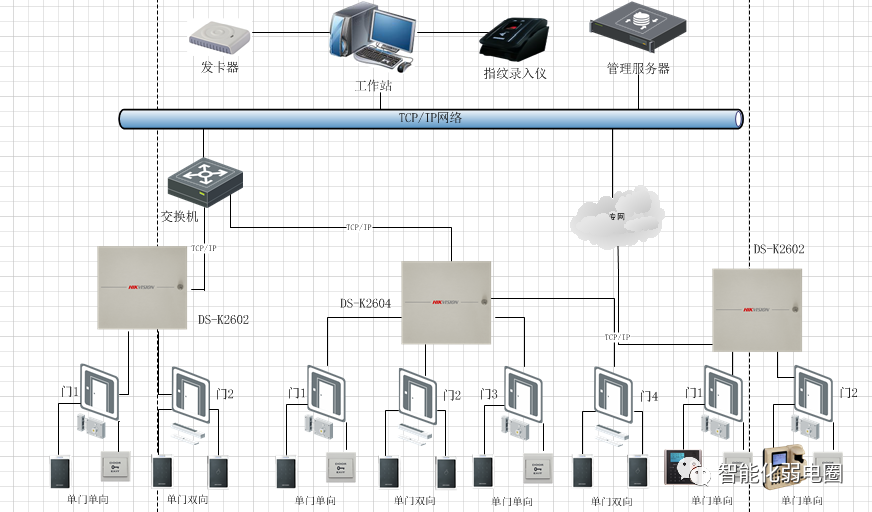

门禁

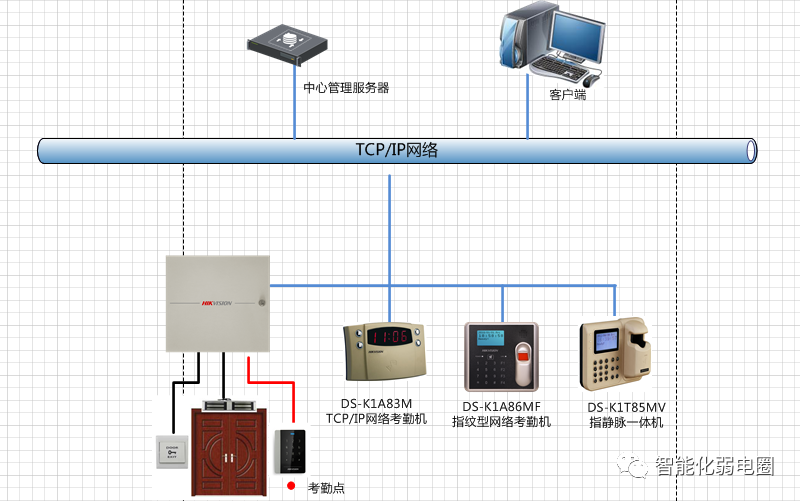

考勤

人脸检测

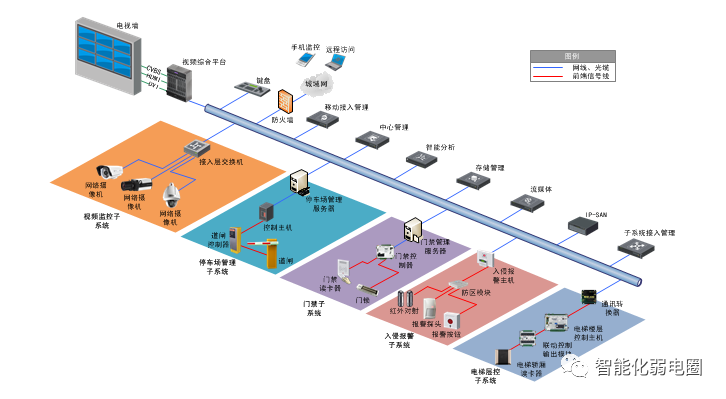

楼宇行业-1

楼宇行业-2

视频监控

入侵报警

门禁停车场

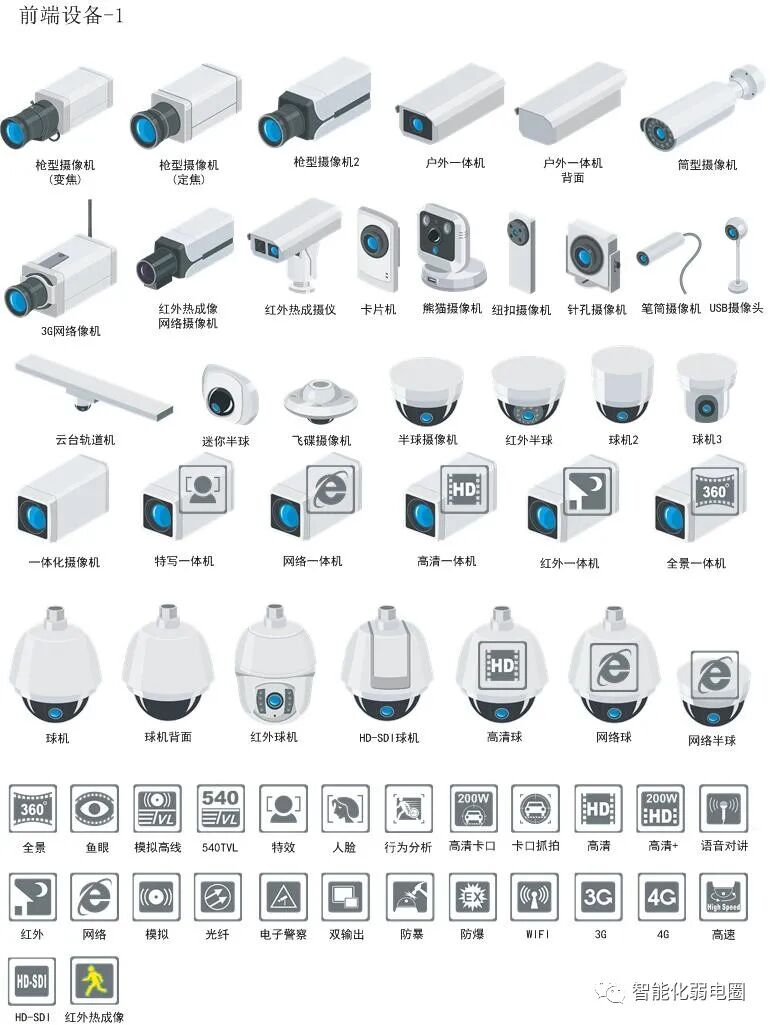

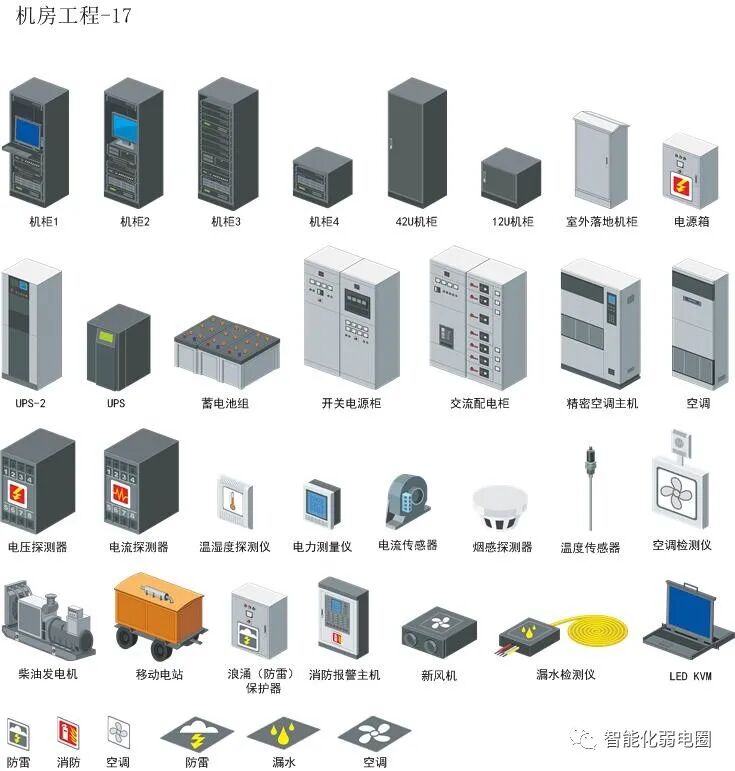

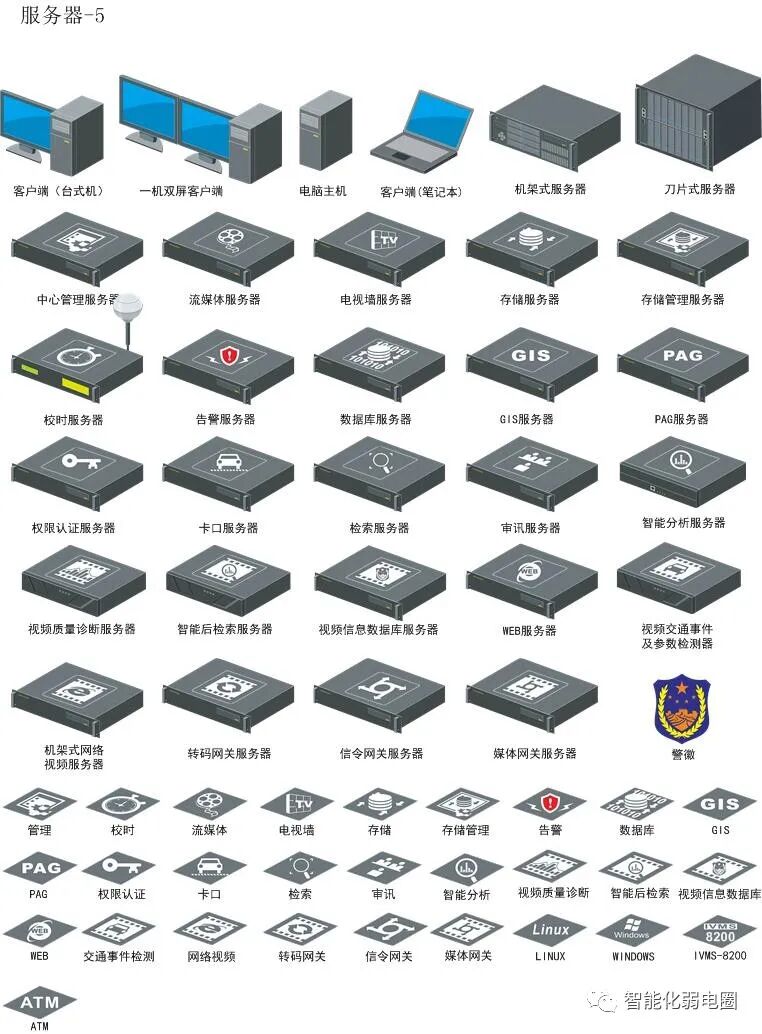

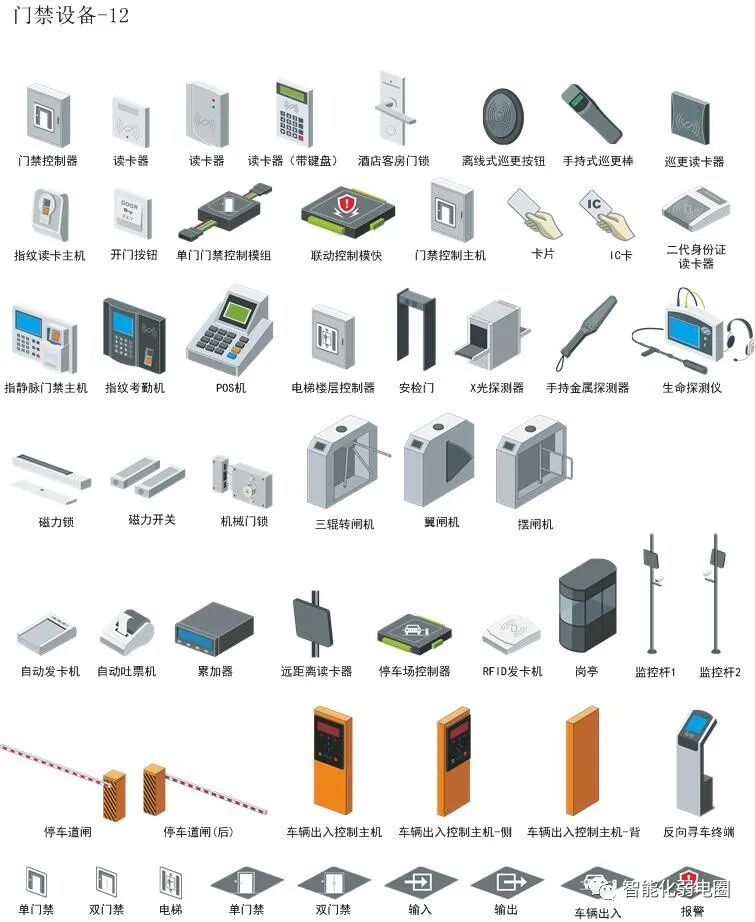

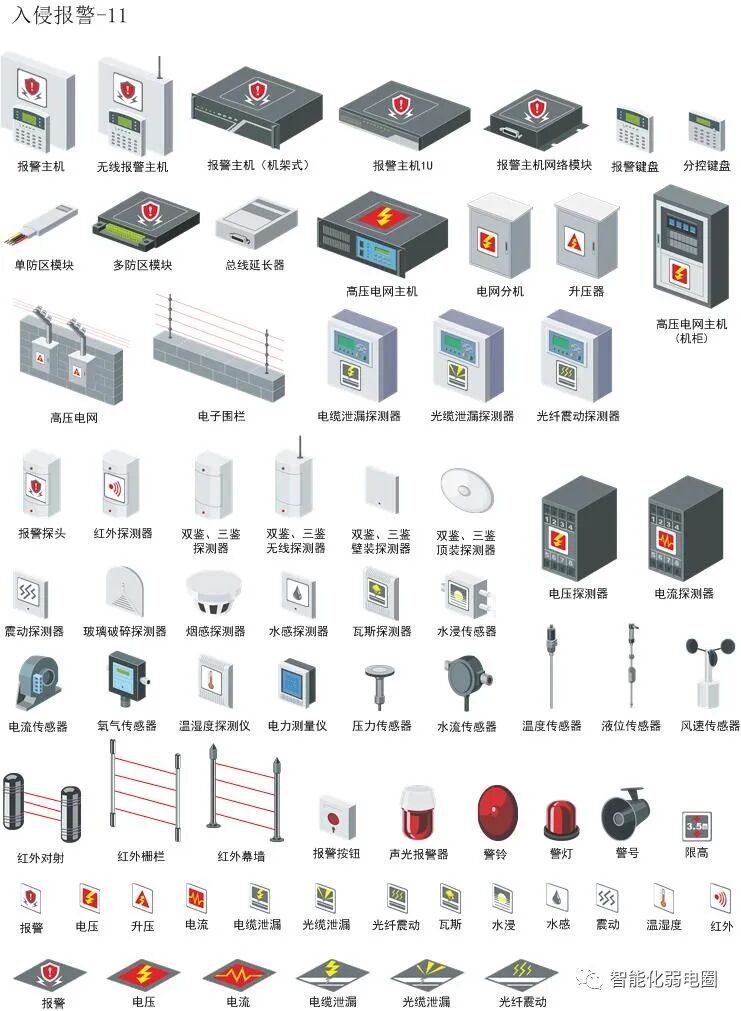

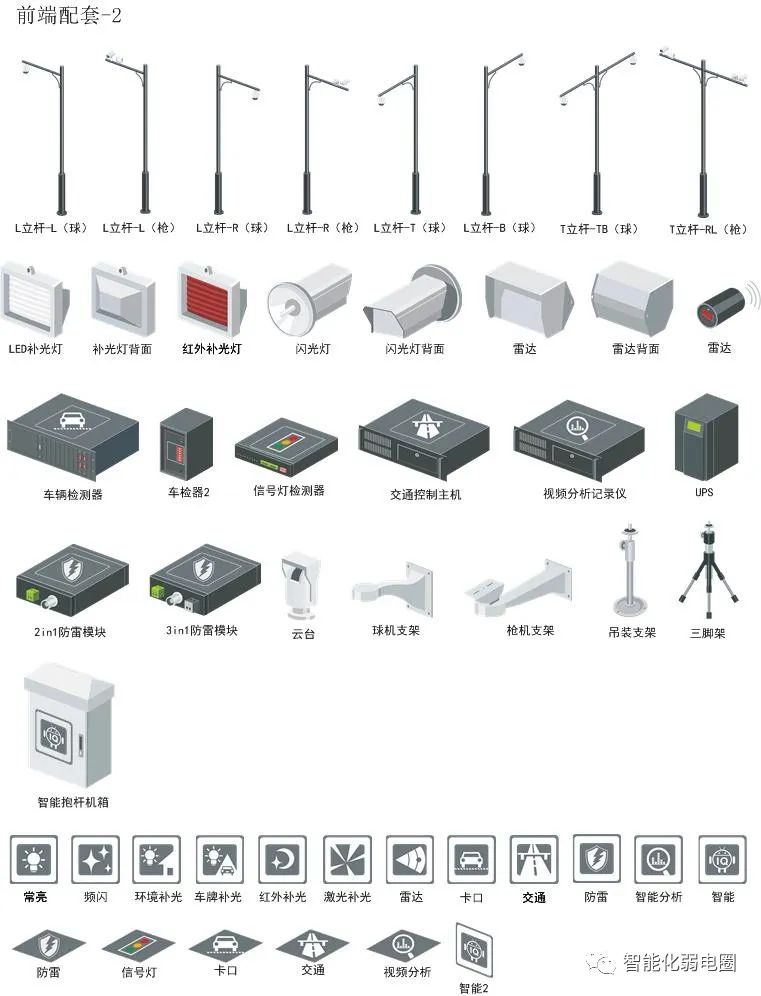

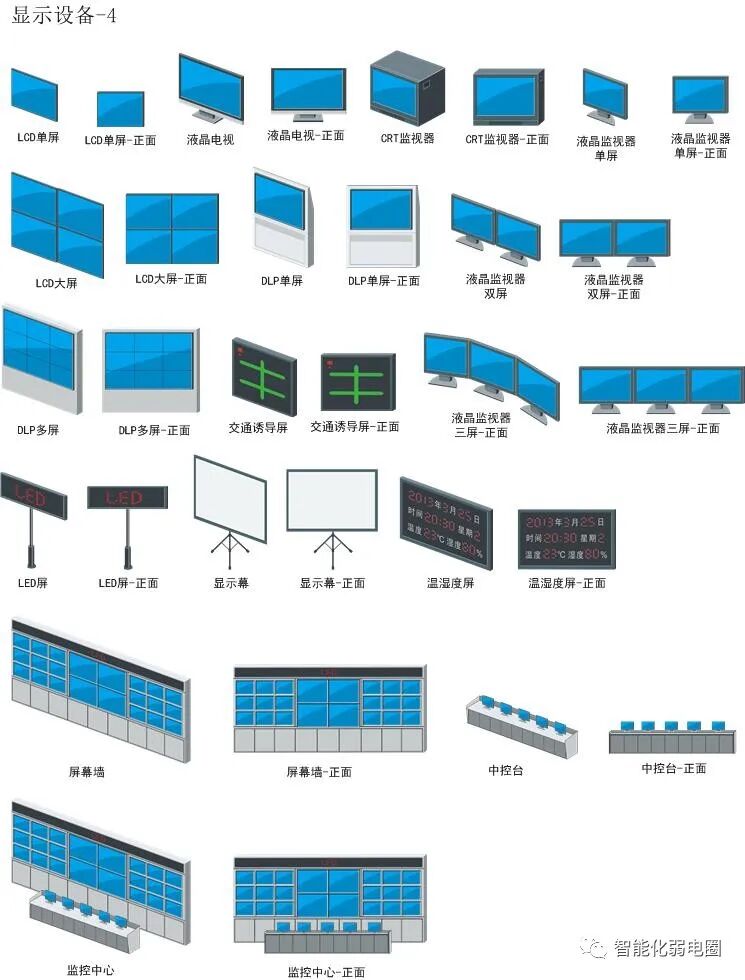

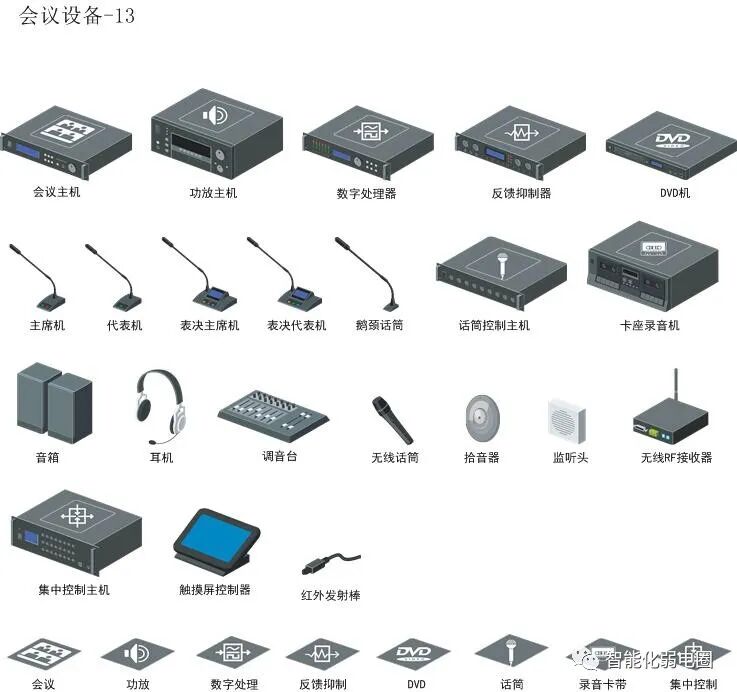

2、visio常用图标（可编辑）

3、常用的弱电符号

①综合布线系统弱电符号

综合布线系统的弱电符号主要有强电插座，网络插座，电话插座，TV插座，光纤插座，AP接入点，网络配线架，110电话配线架，光纤配线架，光纤熔接盘等等。

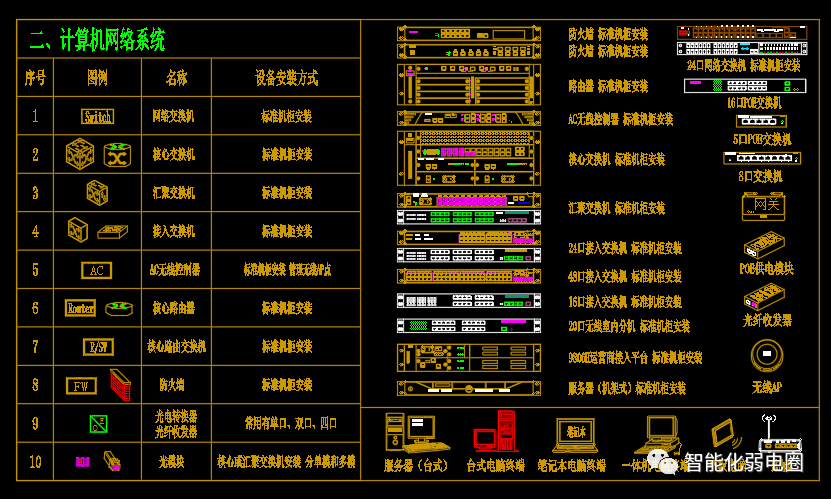

②计算机网络弱电符号

计算机网络系统弱电符号主要有核心交换机，汇聚交换机，接入交换机，AC控制器，路由器，防火墙，光模块等等。

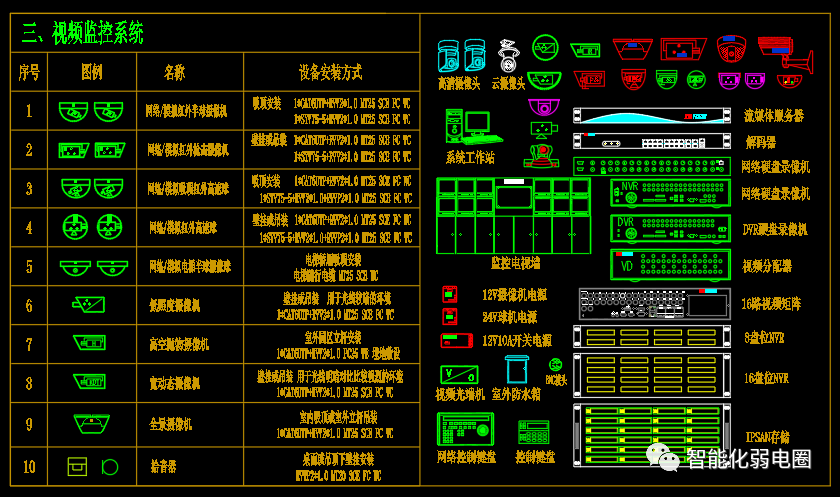

③视频监控系统

视频监控系统主要有半球摄像机，球机，枪机，全景摄像头，高考抛物摄像头,NVR,IPSAN，矩阵，流媒体服务器，解码器，电脑终端，开关电源等等。

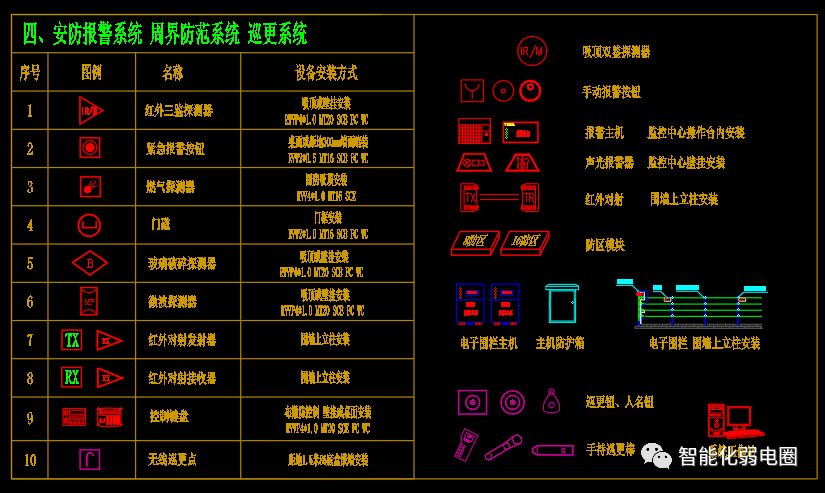

④安防报警系统，周界防范系统，巡更系统

安防报警、周界防范、巡更系统主要有红外探测器，紧急报警按钮，燃气探测器，门磁，红外对射，无线巡更点等等。

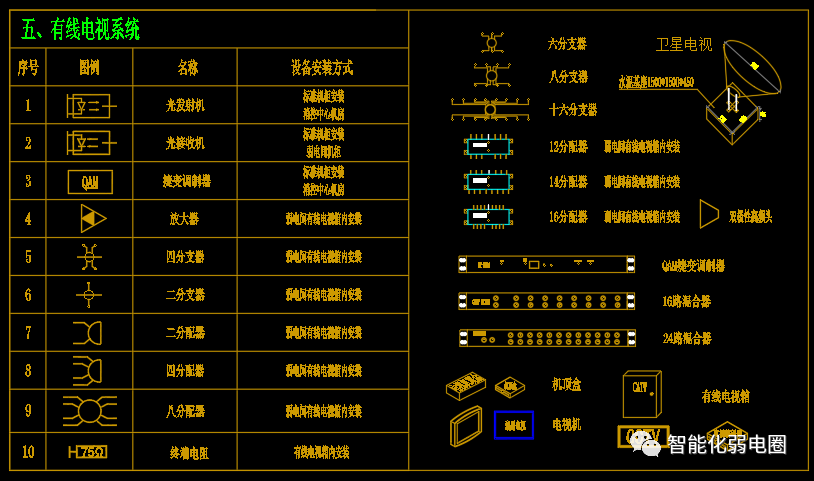

⑤有线电视系统

有线电视系统主要有光发射机，光接收机，放大器，分支器，分配器等组成。

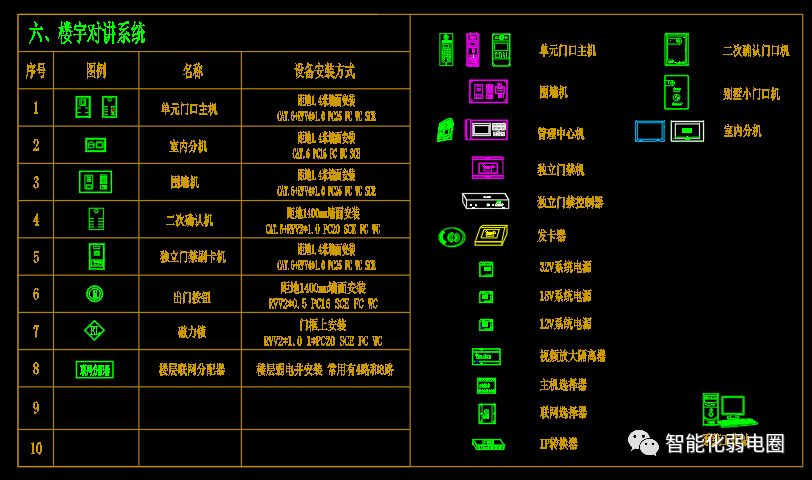

⑥楼宇对讲系统

楼宇对讲系统主要有单元门口主机、室内分机、围墙机、出门按钮、磁力锁，管理中心机，门禁控制器等组成。

⑦一卡通系统

一卡通系统主要有出门按钮、读卡器，指纹读卡机，门禁控制器，单门磁力锁，双门磁力锁等组成。

⑧广播系统

广播系统主要包括吸顶喇叭，网络广播服务器，节目定时器，功放，音柱等组成。

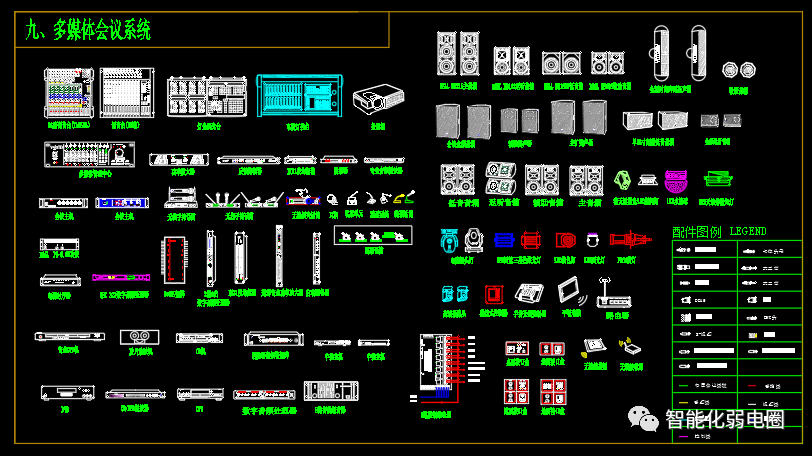

⑨多媒体会议系统

多媒体会议系统主要调音台，灯光调光台，投影机，功率放大器，专业音频播放器，会议主机，无线手持话筒等组成。

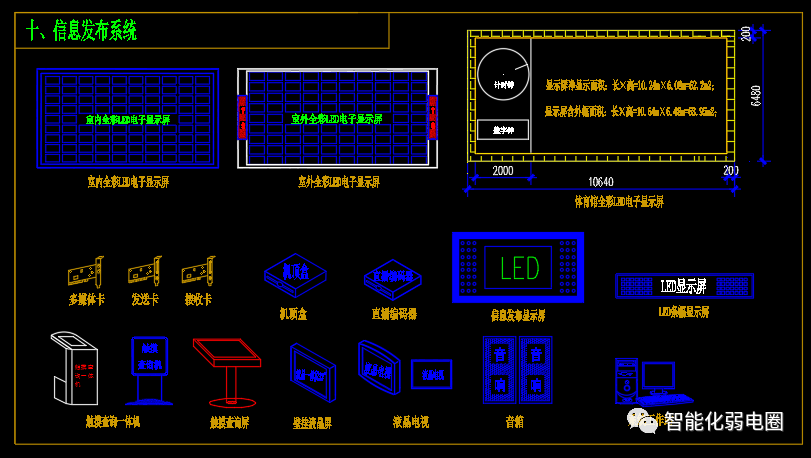

⑩信息发布系统

信息发布系统有LED屏，LCD屏，发送卡，接收卡，音箱等组成。

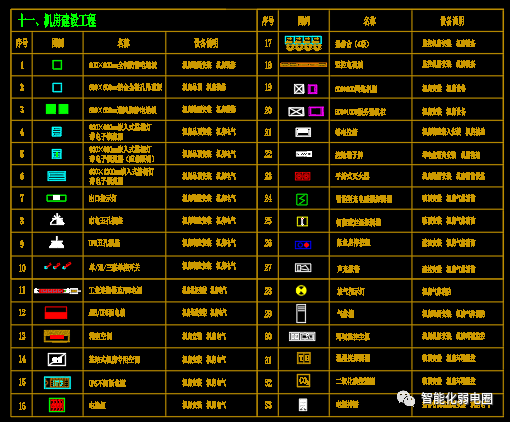

⑪机房建设工程

机房建设工程包括防静电地板，微孔吊顶板，服务器机柜，灭火器，烟感探测器，监控电视墙等组成。

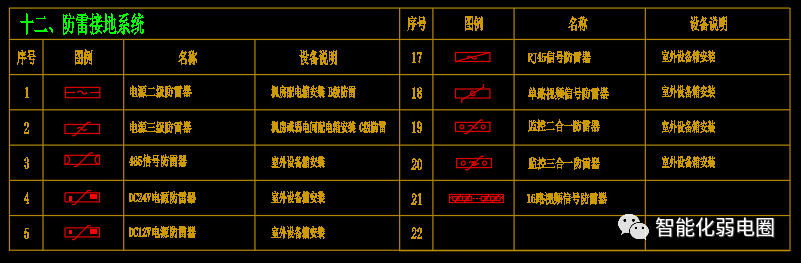

⑫防雷接地系统

防雷接地系统主要有电源二级防雷，信号防雷，监控二合一防雷器等等。

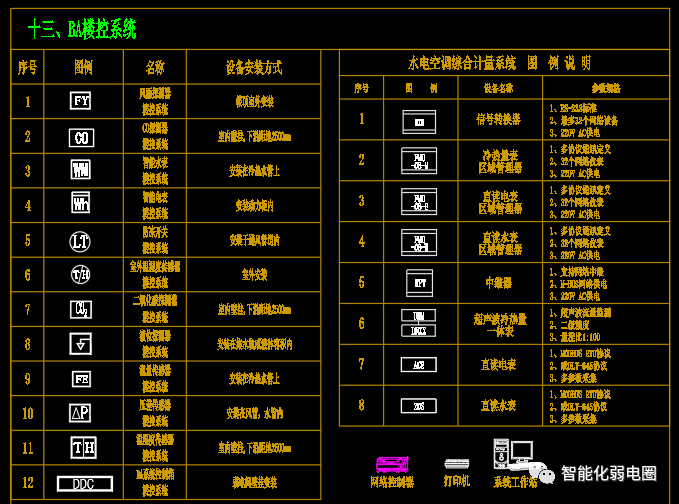

⑬BA楼空系统

BA楼空系统主要有风雨探测器楼控系统，智能水表楼控系统，智能电表楼控系统等等。

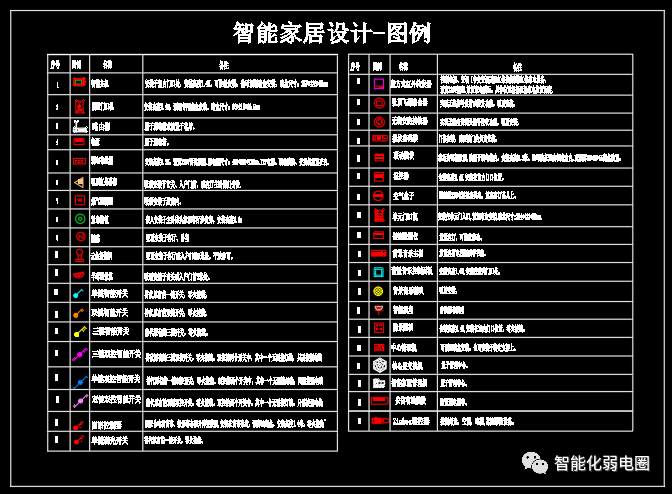

⑭智能家居图例

智能家居图例主要有路由器，别墅门口机，智能主机，电源，烟感，云台摄像机，煤气探测器，紧急按钮等组成。

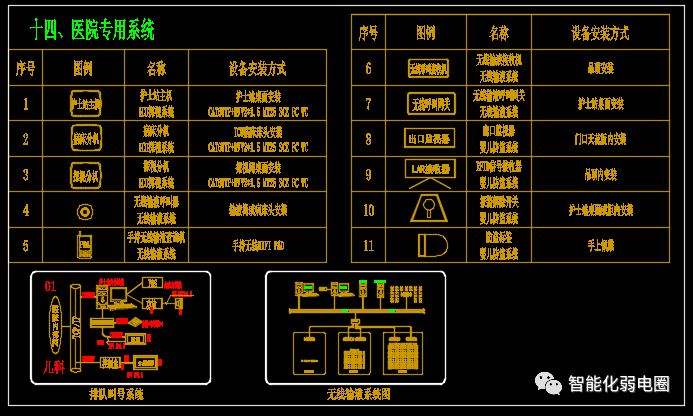

⑭医院专用系统

医院专用系统主要有护士站主机，病床分机，探视分机，无线呼叫开关，无线输液呼叫器等组成。
